File Tính Toán Thiết Kế Module CEDI (Điện Khử Ion Liên Tục) Tự Động Chuẩn Evoqua & DuPont
Trong kỷ nguyên công nghiệp bán dẫn, vi mạch, dược phẩm và lò hơi siêu cao áp, công nghệ Điện khử ion liên tục (Continuous Electrodeionization – CEDI) đang dần thay thế hoàn toàn các bồn trao đổi ion Mixed Bed truyền thống. Ưu điểm tuyệt đối của CEDI là khả năng tạo ra nước siêu tinh khiết đạt ngưỡng 15 đến 18,2 MΩ·cm liên tục 24/7 mà không cần sử dụng bất kỳ giọt hóa chất axit (HCl) hay xút (NaOH) nào để hoàn nguyên, loại bỏ hoàn toàn chi phí lưu trữ hóa chất và rủi ro xả thải độc hại.
Tuy nhiên, CEDI là một công nghệ màng điện thẩm tách cực kỳ nhạy cảm. Thực tế cho thấy, rất nhiều nhà máy đã phải trả giá đắt khi hệ thống CEDI bị “cháy” module (scaling & fouling) chỉ sau vài tháng vận hành do kỹ sư thiết kế sai lầm: bơm dư lưu lượng vào một module, tính sai dòng điện (Ampe) và điện áp (Volt) DC khiến hạt nhựa bên trong không thể tự tái sinh, hoặc bỏ qua việc tính toán chỉ số LSI tại buồng nước cô đặc (Concentrate) dẫn đến kết tủa Canxi, Magie, Silica làm nghẹt màng. Để loại bỏ hoàn toàn các rủi ro này, Aquatekco đã phát triển File Excel tự động tính toán thiết kế module CEDI chuẩn hóa theo đúng thuật toán của các hãng sản xuất hàng đầu thế giới.

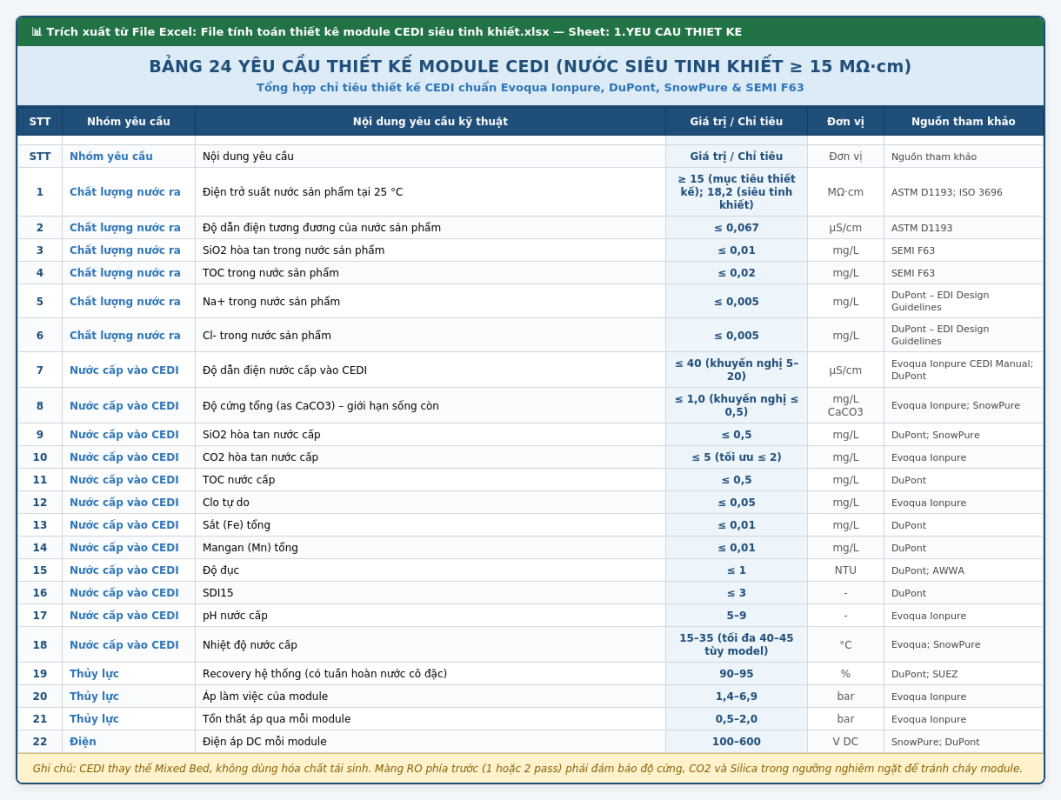

24 Tiêu Chuẩn Nền Tảng Trong File Tính Toán Thiết Kế Module CEDI
Màng CEDI không có khả năng chịu lỗi tải trọng như Mixed Bed. Nước cấp vào CEDI (thường là nước sau màng thẩm thấu ngược RO 2 pass) phải đáp ứng một phổ thông số vật lý và hóa học cực kỳ nghiêm ngặt. Dựa trên tài liệu kỹ thuật từ Evoqua Ionpure, DuPont, SnowPure và tiêu chuẩn SEMI F63, bảng tính đã tích hợp sẵn 24 giới hạn sống còn tại Sheet 1:
-
Điều kiện biên giới hạn của nước cấp (Feed Water): Bắt buộc phải duy trì độ dẫn điện $\le 40\text{ }\mu\text{S/cm}$ (khuyến nghị 5–20 µS/cm); độ cứng tổng (FCE) $\le 1,0\text{ mg/L}$ tính theo CaCO3 (yếu tố gây cháy module nhanh nhất); Silica hòa tan $\le 0,5\text{ mg/L}$; TOC $\le 0,5\text{ mg/L}$.
-
Kiểm soát khí hòa tan (CO2 & Clo): Khí $\text{CO}_2$ phải $\le 5\text{ mg/L}$ (tối ưu $\le 2\text{ mg/L}$), nếu cao hơn sẽ cạnh tranh ion trên hạt nhựa Anion; tuyệt đối khử sạch Clo tự do ($\le 0,05\text{ mg/L}$) để chống oxy hóa hạt nhựa và màng trao đổi.
-
Tiêu chuẩn vận hành Điện – Thủy lực: Cài đặt tỷ lệ thu hồi (Recovery) từ 90 đến 95%; duy trì áp suất làm việc từ 1,4 đến 6,9 bar với điện áp một chiều (DC) cấp cho mỗi module dao động từ 100 đến 600 VDC.

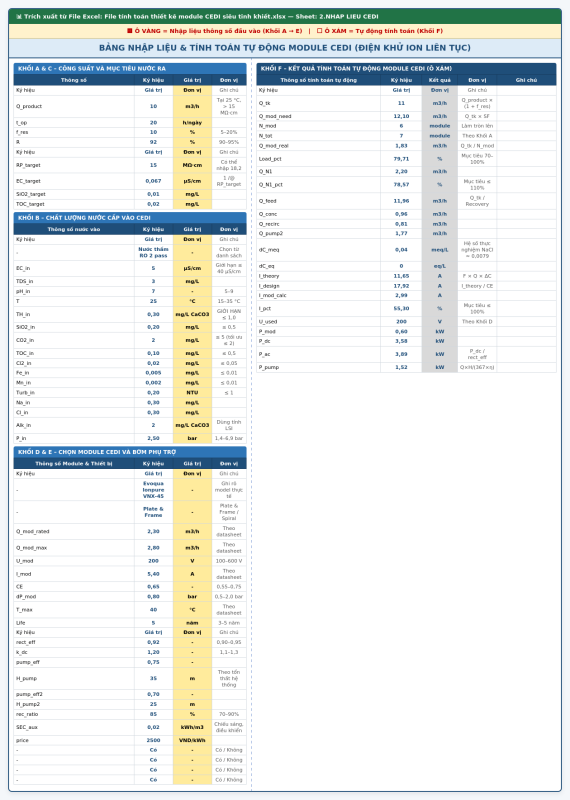

Tự Động Hóa Bài Toán Điện – Nước Phức Tạp Chỉ Với 1 Thao Tác Nhập Liệu
Thiết kế CEDI là sự kết hợp giữa bài toán thủy lực và điện hóa học. Tại Sheet 2 của file Excel, kỹ sư chỉ cần nhập các thông số nước cấp vào ô VÀNG, ngay lập tức Khối F (ô XÁM) sẽ giải quyết 3 bài toán lớn nhất của hệ CEDI:
-
Cân bằng lưu lượng và định cỡ số lượng module: Với một trạm yêu cầu 10 m³/h, Recovery 92%, chọn module Evoqua Ionpure VNX-45 (công suất định mức 2,3 m³/h/module), file tự động tính ra tổng lưu lượng cấp 11,96 m³/h, chốt số lượng 6 module vận hành đồng thời (cộng thêm 1 module dự phòng). Tỷ lệ tải của mỗi module được khóa ở mức 79,71% (rất an toàn so với dải 70–100%).
-
Tự động cấu hình hệ thống tuần hoàn nước cô đặc (Concentrate Recirculation): Để đạt Recovery 92% mà không làm cạn nước ở buồng reject, bảng tính tự động xác định lưu lượng xả bỏ là 0,96 m³/h và thiết lập lưu lượng tuần hoàn 0,81 m³/h, đồng thời tính công suất bơm tuần hoàn nhỏ gọn chỉ 1,77 m³/h.
-
Bài toán quy đổi Điện năng (Tủ chỉnh lưu DC): Dựa trên cấu hình module, file tự động quy đổi dòng điện tính toán ($I_{calc} = 2,99\text{ A}$) và điện áp DC ($P_{dc} = 3,58\text{ kW}$), từ đó xác định công suất lắp đặt của bộ chỉnh lưu AC-DC là 4,67 kW và ước tính điện năng tiêu thụ siêu tiết kiệm chỉ 0,02 kWh/m³ nước.

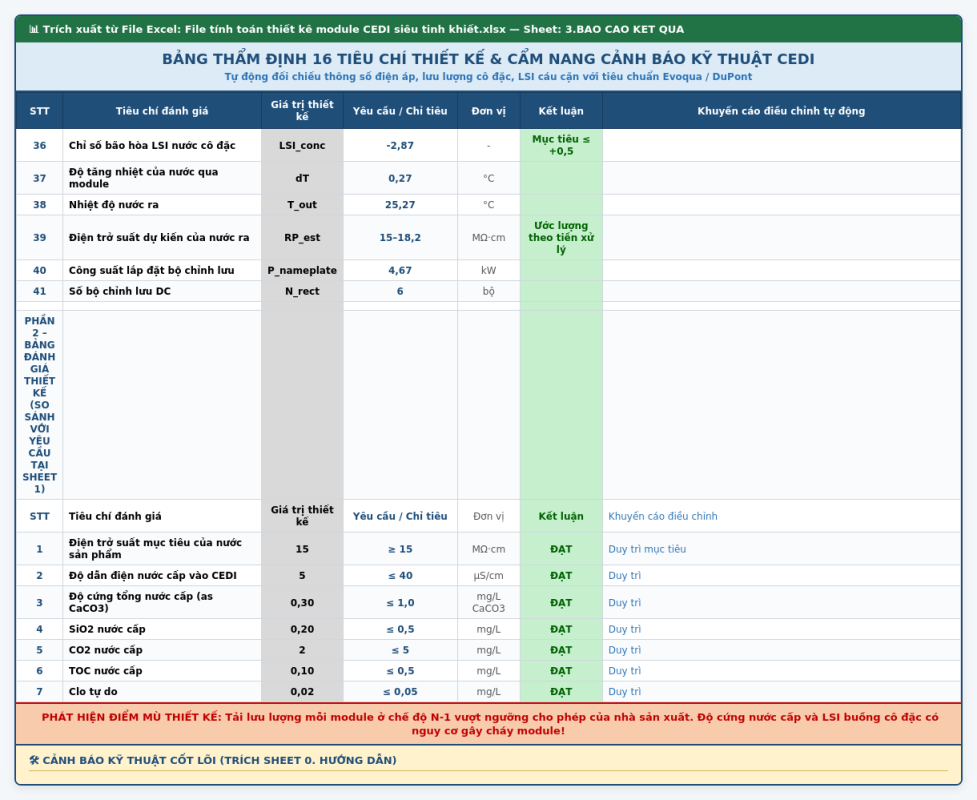

Bảng Thẩm Định Tự Động: “Lá Chắn” Bảo Vệ Module CEDI Khỏi Nguy Cơ Cháy Chập
Điều khiến bảng tính của Aquatekco trở thành công cụ không thể thiếu của dân chuyên nghiệp chính là tính năng Tự động cảnh báo điểm mù thiết kế tại Sheet 3. Dù bạn đã chọn đúng số module, nhưng hệ thống vẫn liên tục rà soát 16 chốt chặn kỹ thuật:
-
Bắt lỗi quá tải ở chế độ N-1: Nếu 1 module trong cụm 6 chiếc bị hỏng và phải cách ly, lưu lượng 10 m³/h sẽ ép lên 5 module còn lại. Lúc này, lưu lượng mỗi module tăng vọt lên 2,2 m³/h (tỷ lệ tải 110%). Bảng tính lập tức cảnh báo đỏ KHÔNG ĐẠT, yêu cầu tăng thêm module dự phòng, tránh việc dòng nước chảy quá nhanh làm giảm thời gian trao đổi ion khiến điện trở suất tụt dốc.
-
Cảnh báo nguy cơ cáu cặn buồng cô đặc (LSI Concentrate): Màng CEDI rất dễ đóng cặn CaCO3 ở buồng nước xả. File sẽ tự động tính độ cô đặc của ion Canxi và kiềm, sau đó xuất ra chỉ số LSI của dòng Concentrate (trong ví dụ là -2,87, $\le +0,5$). Nếu LSI báo KHÔNG ĐẠT, hệ thống sẽ nhắc nhở bạn phải làm mềm nước (Softener) hoặc nâng thành RO 2 Pass ở giai đoạn trước.
-
Tích hợp Cẩm nang cảnh báo kỹ thuật (Sheet 0): Hướng dẫn xử lý sự cố thực tế từ các chuyên gia, ví dụ: Nếu nước cấp có chứa Clo hoặc $\text{CO}_2$ cao, phải khắc phục triệt để bằng màng Degasser hoặc NaOH từ giai đoạn RO, vì CEDI không có khả năng chịu đựng các chất oxy hóa này.
