File Tính Toán Thiết Kế Module Siêu Lọc UF Ultrafiltration

File Tính Toán Thiết Kế Module Siêu Lọc UF Ultrafiltration Tự Động Chuẩn Hóa – Giải Quyết Triệt Để Bài Toán Tắc Màng

Trong dây chuyền xử lý nước cấp, nước tinh khiết hay xử lý nước thải tái sử dụng, màng siêu lọc UF (Ultrafiltration) đóng vai trò là chốt chặn quan trọng nhất để loại bỏ 99,99% cặn lơ lửng, vi khuẩn và virus. Cụm UF vận hành ổn định là tiền đề bắt buộc để bảo vệ tuổi thọ cho màng RO phía sau. Tuy nhiên, hàng loạt dự án UF ngoài thực tế đang gặp phải tình trạng: áp suất TMP tăng vọt chỉ sau vài tuần, màng bị tắc nghẽn không thể phục hồi (irreversible fouling), hệ thống liên tục báo lỗi do lưu lượng rửa ngược (backwash) không đủ mạnh, hoặc hao hụt quá nhiều nước sạch chỉ để tự rửa màng.

Nguyên nhân của những rủi ro này là do người thiết kế bám vào các bảng tính Excel truyền tay thiếu cơ sở. Rất nhiều kỹ sư chọn bừa giá trị Flux (thông lượng) bất chấp loại nguồn nước, tính sai Recovery khiến chu kỳ lọc quá ngắn, và hoàn toàn bỏ ngỏ bài toán định cỡ bơm cấp / bơm rửa ngược. Để chấm dứt tình trạng thiết kế “mù”, đội ngũ chuyên gia Aquatekco đã đóng gói File Excel tính toán thiết kế module siêu lọc UF tích hợp toàn bộ tiêu chuẩn từ các hãng màng hàng đầu thế giới.

Hệ Thống Tiêu Chuẩn Nền Tảng Tích Hợp Trong File Tính Toán Thiết Kế Module Siêu Lọc UF

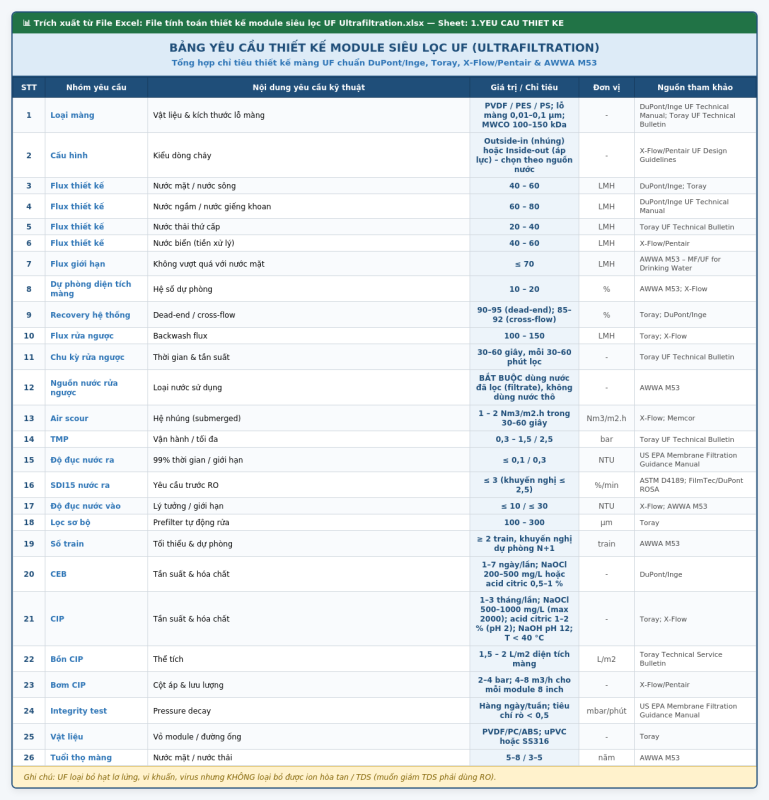

Không phải mất hàng tuần đọc catalogue của từng hãng màng, Sheet 1 của bảng tính đã tổng hợp sẵn bộ thông số kỹ thuật chuẩn mực từ DuPont/Inge, Toray, X-Flow/Pentair và tiêu chuẩn quốc tế AWWA M53, EPA:

• Quy hoạch Thông lượng (Flux) theo loại nguồn nước: Định mức chuẩn Flux từ 40–60 LMH đối với nước mặt, 60–80 LMH với nước ngầm và ép xuống mức 20–40 LMH nếu xử lý nước thải thứ cấp. Đặc biệt, thiết lập giới hạn cứng tuyệt đối không vượt quá 70 LMH với nước mặt để chống tắc màng.

• Chuẩn hóa thông số thủy lực rửa ngược (Backwash) và xục khí (Air Scour): Kiểm soát Flux rửa ngược ở mức rất cao từ 100–150 LMH trong 30–60 giây (với yêu cầu bắt buộc phải dùng nước đã lọc); quy định cường độ sục khí 1–2 Nm³/m²·h nhằm đánh bật cặn bẩn bám trên bề mặt sợi rỗng.

• Quy chuẩn chất lượng nước đầu vào và đầu ra: Ràng buộc nghiêm ngặt độ đục nước vào (lý tưởng $\le 10\text{ NTU}$, tuyệt đối $\le 30\text{ NTU}$), đảm bảo chất lượng nước sau màng có độ đục $\le 0,1\text{ NTU}$ và chỉ số $SDI_{15} \le 3$ trước khi cấp vào hệ thống RO.

• Lên lịch trình hóa chất tẩy rửa (CEB & CIP): Tích hợp tiêu chuẩn nồng độ NaOCl (500–1000 mg/L) và Axit Citric (1–2%) cùng tần suất vệ sinh bảo trì định kỳ từ nhà sản xuất.

Sức Mạnh Tự Động Hóa 3 Bài Toán Cốt Lõi: Diện Tích Màng, Thủy Lực Và Bơm Công Nghiệp

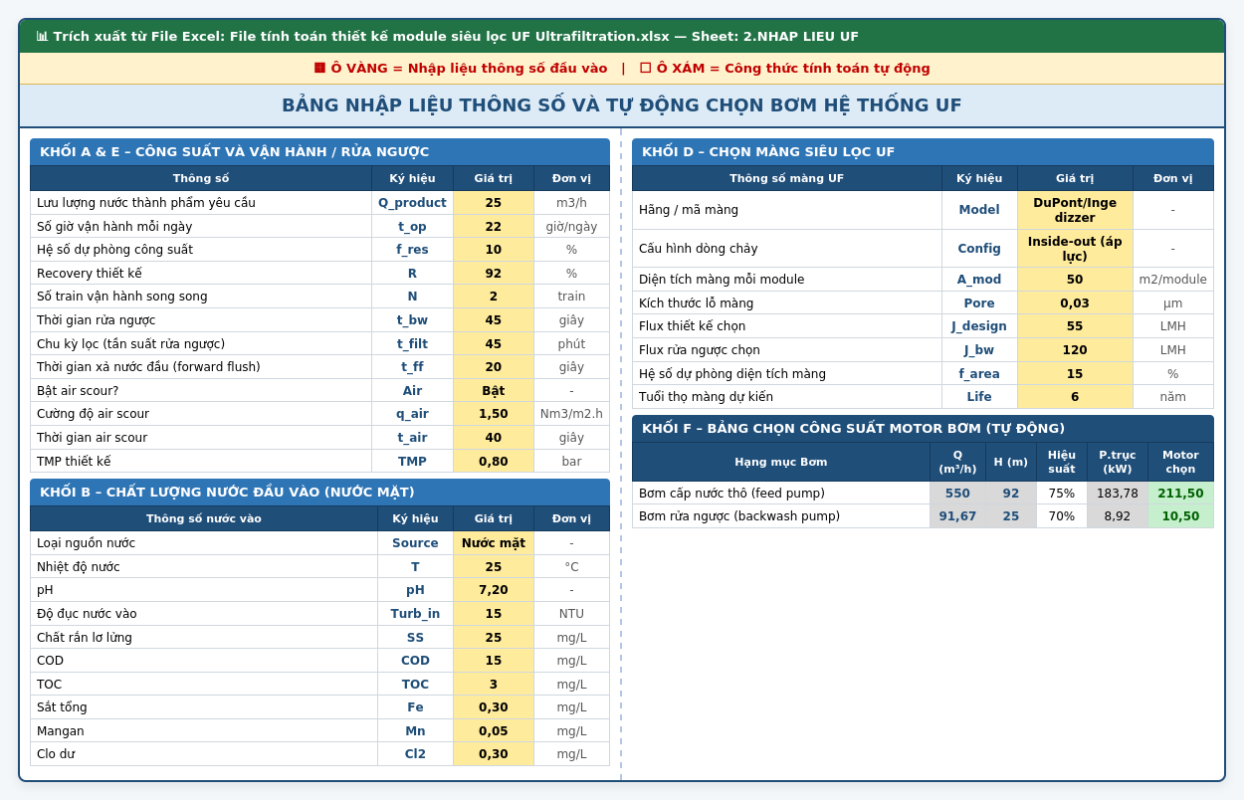

Sự khác biệt của file thiết kế do Aquatekco xây dựng nằm ở khả năng biến các thuật toán phức tạp thành một hệ thống nhập liệu đơn giản. Bạn chỉ cần điền công suất và chất lượng nước vào các ô màu VÀNG, toàn bộ hệ thống sẽ tự động xuất kết quả:

1. Tự động bóc tách số lượng module và thông lượng thực tế: Với một hệ thống nước mặt yêu cầu 25 m³/h (dự phòng 10%, chạy 22 giờ/ngày), file tự động tính ra lưu lượng cấp (Feed) cần 29,89 m³/h để bù đắp cho lượng nước xả reject. Bảng tính chia đều diện tích màng 600 m² cho 2 train vận hành, quy ra 12 module (mỗi module 50 m²) và khóa thông lượng thực tế (Flux) ở mức cực kỳ an toàn: 45,83 LMH.

2. Tự động định lượng hệ thống rửa ngược: Không còn nhức đầu tính lượng nước hao hụt. File tự động chốt chu kỳ lọc 45 phút, thời gian rửa 45 giây, xuất ra lưu lượng rửa ngược 72 m³/h và tổng khối lượng nước rửa tiêu tốn 76,27 m³/ngày (chiếm 13,87% tỷ lệ nước sản phẩm).

3. Tự động quy đổi công suất trục và chọn Motor cho 6 cụm bơm/khí: Đột phá lớn nhất nằm ở Khối F. Bảng tính tự động nội suy cột áp, áp dụng hiệu suất cơ học để tính ra công suất trục (kW) và tự động làm tròn lên chuẩn công suất Motor thương mại. Ngay lập tức, bạn có thông số đặt hàng cho Bơm cấp nước thô (211,5 kW), Bơm rửa ngược (10,5 kW), Máy thổi khí (2 kW) và Bơm hóa chất CIP.

Bảng Thẩm Định Tự Động: “Chuyên Gia” Bắt Lỗi Thiết Kế Ẩn Giấu Ngay Trên File

Hàng ngàn bản vẽ đã thất bại khi đưa ra công trường chỉ vì người thiết kế bỏ quên chế độ N-1 (khi 1 cụm màng phải dừng để rửa ngược hoặc bảo trì, toàn bộ tải lưu lượng đổ dồn lên cụm màng còn lại).

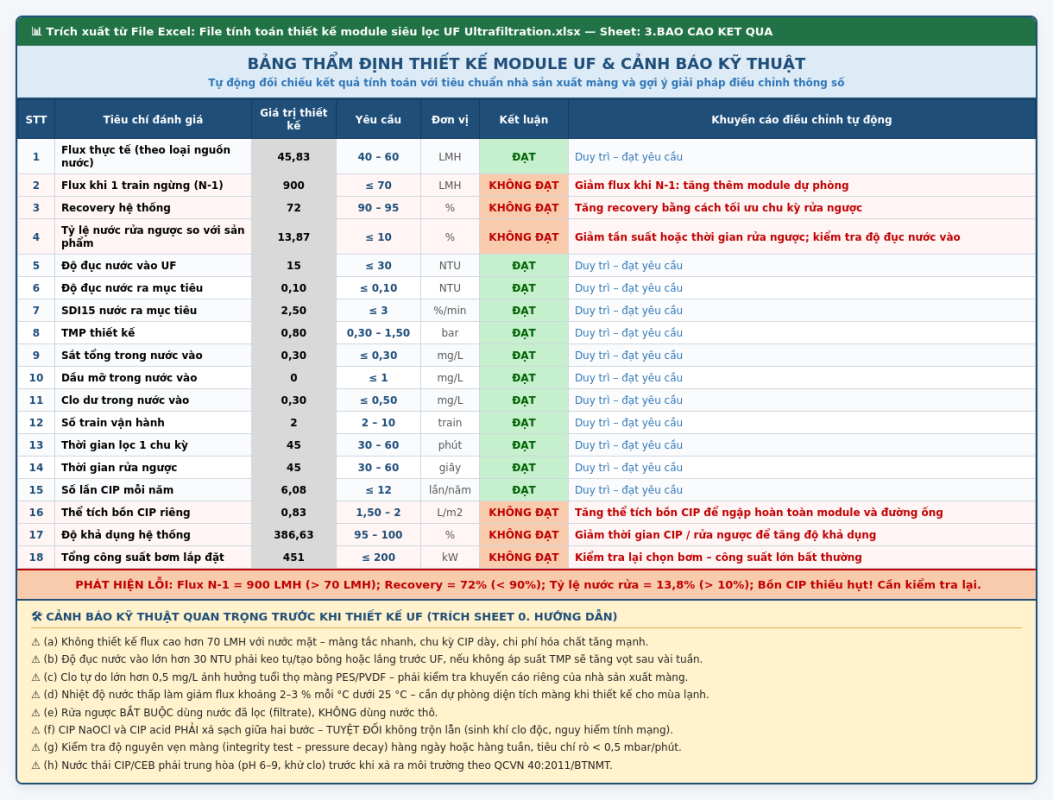

Ngay tại Sheet Báo Cáo (Phần 2), file Excel của Aquatekco hoạt động như một hệ thống kiểm toán tự động. Lấy lại ví dụ 25 m³/h phía trên, dù Flux vận hành bình thường là 45,83 LMH (ĐẠT chuẩn), nhưng file lập tức phát chuông cảnh báo đỏ KHÔNG ĐẠT tại 3 tiêu chí sống còn:

• Bắt lỗi Flux N-1 quá tải: Khi 1 train ngừng, Flux của train còn lại tăng vọt lên 900 LMH (vượt xa mức phá hủy màng $\le 70\text{ LMH}$). Bảng tính tự động đưa ra khuyến cáo: Giảm flux khi N-1 bằng cách tăng thêm module dự phòng!

• Bắt lỗi Recovery (Thu hồi nước) quá thấp: Thiết kế đang cấu hình Recovery 72%, thấp hơn nhiều so với tiêu chuẩn nước mặt (90-95%), dẫn đến lãng phí nước thô. Bảng tính lập tức nhắc nhở: Tăng recovery bằng cách tối ưu lại chu kỳ rửa ngược!

• Bắt lỗi lãng phí nước rửa ngược: Tỷ lệ nước rửa đang chiếm 13,87% lượng nước sản phẩm (vượt ngưỡng cho phép $\le 10\%$). Khuyến cáo tự động: Giảm tần suất hoặc thời gian rửa ngược, đồng thời kiểm tra lại độ đục nước vào.

Đi kèm với bảng đánh giá tự động là Cẩm nang 8 cảnh báo kỹ thuật “xương máu” được đúc kết từ thực tế công trường (cảnh báo nguy cơ nổ khí clo độc hại nếu trộn lẫn axit và NaOCl khi rửa CIP; cảnh báo suy giảm Flux 3% mỗi khi nhiệt độ giảm 1 độ C…). Đây là bộ bí kíp vô giá giúp kỹ sư tự bảo vệ mình khỏi những sai sót đền bù hàng tỷ đồng.

Đăng Ký Khóa Học Và Sở Hữu Ngay File Tính Toán Thiết Kế Module Siêu Lọc UF (Ultrafiltration)

Việc sở hữu một công cụ tính toán tự động sẽ giúp bạn tiết kiệm 90% thời gian thiết kế, loại bỏ hoàn toàn các sai số cơ học và tự tin bảo vệ phương án kỹ thuật trước chủ đầu tư. Tuy nhiên, để làm chủ hoàn toàn thông số đầu vào, hiểu rõ tại sao màng PVDF lại chịu clo tốt hơn màng PES, hay cách lập trình trình tự van tự động cho các bước Backwash, Air Scour và Forward Flush, bạn cần một tư duy nền tảng vững chắc.

Truy cập ngay vào hệ thống đào tạo trực tuyến của Aquatekco để đăng ký khóa học và nhận trọn bộ File Excel tính toán thiết kế tự động (bao gồm file thiết kế MMF, Softener, RO, Mixed Bed và module UF) với đầy đủ công thức mở khóa:

👉 TẢI FILE TÍNH TOÁN THIẾT KẾ HỆ THỐNG LỌC NƯỚC VÀ HỌC CÁC KHÓA HỌC TẠI ĐÂY
